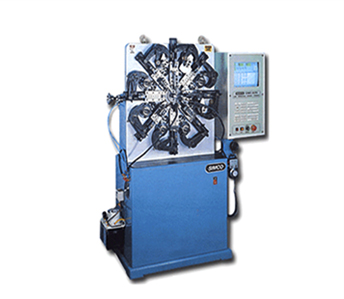

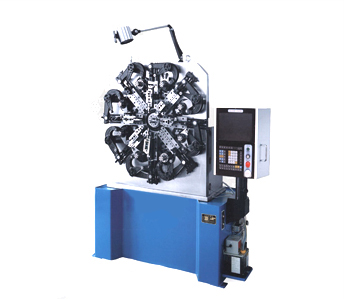

보유수 : 1대

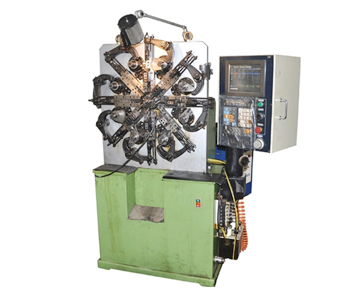

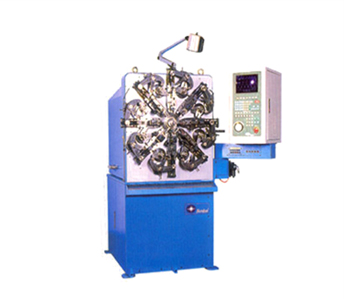

보유수 : 3대
토션스프링(Torsion spring)
토션스프링은 그 축선에 대한 회전방향의 비틀림 모멘트를 받는 스프링입니다. 보통 한쪽 날개를 고정하여 다른쪽 날개를 작용시킴으로 얻어지는 굽힘 탄성에너지를 이용하는 스프링입니다.
스프링설계
d | 선 경 | K | 스프링상수(㎏/㎜) |
Da | 중심경 | P | 하 중(㎏) |
Na | 유효권수 | δ | 처 짐(㎜) |
M | 모멘트(㎏/㎜) | τ | 응 력(㎏/㎟) |
θM | 비틀림각도 | σ | 굽힘응력(㎏/㎟) |
Kt | 날개스프링정수 | Ke | 날개스프링 응력수정계수 |
G | SWP 8000 (㎏/㎜) | ||
SUS 7000 (㎏/㎜) | |||
인청동 4300 (㎏/㎜) | |||
E | SWP 21000 (㎏/㎜) | ||
SUS 19000 (㎏/㎜) | |||
인청동 11000 (㎏/㎜) |
Kt(날개스프링정수) = E×d4 / 3669×Na×Da
M(모멘트) = Kt×θ
σ(굽힘응력)= Ke ×(32×M / π×d4)
