CNC-8

보유수 : 2대

CNC-16

보유수 : 2대

CNC-26

보유수 : 2대

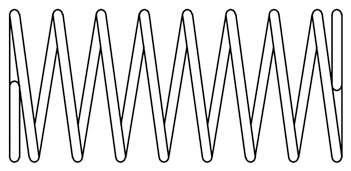

압축 코일 스프링(compression spring)

스프링 중에서 가장 광범위하게 사용되는 스프링입니다. 제작이 용이하고, 효율이 좋으며, 상대적으로 가격이 저렴합니다. 압축 코일 스프링은 일부를 제외하고는 거의 비틀림 탄성에너지를 받기 때문에 재료의 효율성이 우수한 스프링입니다.

스프링설계

도면

스프링기호

d 선 경 K 스프링상수(㎏/㎜)
Da 중심경 P 하 중(㎏)
Na 유효권수 δ 처 짐(㎜)
G SWP 8000 (㎏/㎜)
SUS 7000 (㎏/㎜)
인청동 4300 (㎏/㎜)

K(스프링상수) = G×d4 / 8×Na×Da3
P(하중) = K×δ(자유장-취부시길이)
τ(응력) = K ×(8×Da×P / π×d3)
